FLIR SoftwareBei den folgenden Bildern handelt es sich um Isolatoren für Hochspannung.
Bei der Bildsubtraktion geht es um die Darstellung nur der Unterschiede zwischen den einzelnen Zuständen.

Bitte zum Vergrößern auf die Abbildungen klicken!

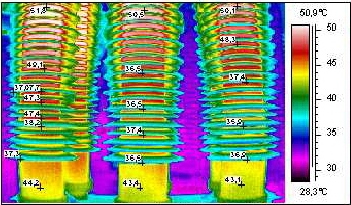

Isolator vor dem Einpinseln mit Wasser

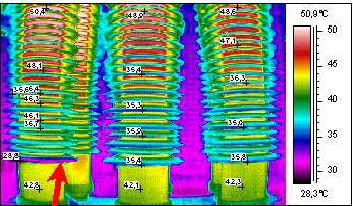

Isolator nach dem Einpinseln mit Wasser

Ausgangszustand vor dem Einpinseln mit Wasser

Zustand nach dem Einpinseln mit Wasser

Die Differenzbilder lassen sich mit allen Farben darstellen. Am besten geeignet sind jedoch die dafür vorgesehenen Skalen "midgreen" und "midgrey" (Nullpunkt grün bzw. grau). In der Mitte ist der neutrale Bereich, in dem sich nichts geändert hat. Nach oben geht es ins Gelb bzw. rot, nach unten ins Blau. Selbst kleinste Temperaturdifferenzen kann man so "hervorholen".

Wichtigste Voraussetzung: Deckungsgleiche Bilder.

Bei Interesse bitte per Mail weitere Beispiele anfordern.

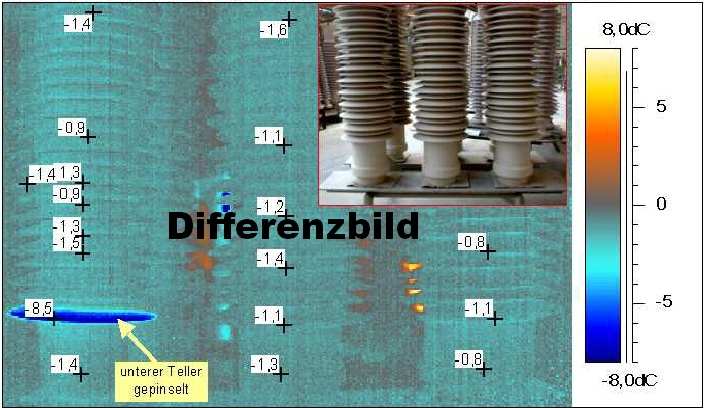

  Differenzbild der beiden IR-Bilder
