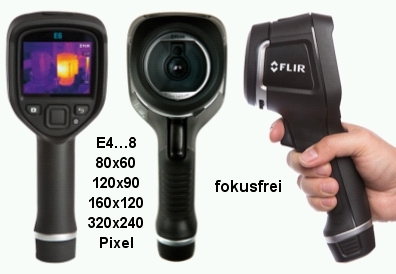

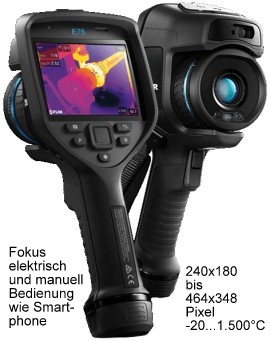

         FLIR E4/E5/E6/E8                               FLIR E40/50/60FLIR E-Serie Produktfotos

Die FLIR Ex-Serie ist für Inspektionsaufgaben bei niedrigem Kamerapreis konzipiert. Es fehlen einige Funktionen der großen Schwester Exx-Serie wie die Möglichkeit der Livebildübertragung via USB oder Wi-Fi. Sie hat MSX (z.B. werden Beschriftungen im IR-Bild dargestellt) und skalierbare Bild in Bild Funktion (nur E6/E8), ein Fixfokusobjektiv (keine Fokussierung nötig/möglich) und einen Wechselakku.
Datenblatt FLIR E4/E5/E6/E8 Version 2014

Listenpreise (Stand Okt. 2015):
FLIR E4 -    995 €   Datenblatt engl.
FLIR E5 - 1.695 €  Datenblatt engl
FLIR E6 - 2.795€   Datenblatt engl
FLIR E8 - 4.495€ - Datenblatt engl.

FLIR E-Serie

FLIR Exx-Serie Kameras sind für Anwender konzipiert, die höhere thermische Empfindlichkeit, Meßbereich bis 650°C, mehr Funktionen oder Fernsteuerung mit Wi-Fi benötigen, was die i- und Ex-Serie nicht bietet. Die manuelle Fokussierung am Objektivring garantiert bessere Bildqualität als bei den Fixfokusoptiken der Ex- und i-Serie. Es gibt sie für Industrie- und Bauthermografie. Mit 160x120 bis 320 x 240 Pixeln und 30 Bildern/s via USB  eignet sich die E-Serie für Prozessoptimierung, vorbeugende Instandhaltung, Inspektion elektrischer und mechanischer Systeme, in EBx-Ausführung mit erhöhter thermischen Auflösung für Bauthermografie Leckortung und medizinische Anwendungen.
Wärmebildkameras der FLIR E-Serie besitzen je nach Modell zahlreiche Funktionen, die für Inspektionen im Rahmen der vorbeugenden Instandhaltung äußerst nützlich sind: Bild-im-Bild, MSX, schriftliche und gesprochene Kommentare, MeterLink und WiFi, um nur einige zu nennen.
Datenblatt FLIR E40/E50/E60 Version 2014
Listenpreise(Stand Okt. 2015):
E40 = 4.495€ - Datenblatt - Bauversion E40bx
E50 = 5.995€ - Datenblatt - Bauversion E50bx
E60 = 8.495€ - Datenblatt - Bauversion E60bx
Handbuch FLIR E-Serie (10 MByte)

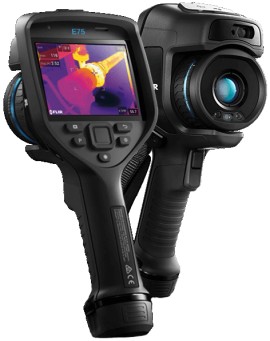

E-Serie Kamera von vornE-Serie Kamera von vorn

Wichtiger Hinweis:
Exx-Serie Kameras arbeiten intern mit 60 Hz, was die Verbringung außerhalb EU stark erschwert. Es gibt nahezu identische Modelle mit 9 Hz. Im praktischen Einsatz fällt der Unterschied selten auf, außer man braucht wirklich höhere Bildfrequenzen. Das Videobild wird standardisiert ausgegeben (Composite Video, PAL, NTSC).

Im Lieferumfang aller FLIR Kameras sind die leistungsfähigen FLIR Tools, mit denen Sie die Kamera via USB live mit bis zu 30 Hz anschließen, radiometrische Einzelbilder speichern, live Temperaturplots erstellen und Inspektionsberichte erstellen können. Zusätzlich gibt es eine Panoramabildfunktion. Radiometrische Videosequenzen lassen sich mit den FLIR Tools+ (295 €) speichern. Eine gute Ergänzung ist das kostenlose FLIR Tools Mobile App, was bei der E-Serie nur radiometrische Schnappschüsse oder Livebild erlaubt. Trick - zwei mobile Geräte nutzen (iPhone/iPad/Android Geräte). Auf einem das Livebild und auf dem anderen die Schnappschüsse. Bei höherwertigen FLIR Kameras geht beides auf einem Gerät. Für umfassende Analysen und Berichterstellung haben die FLIR Tools+ eine Schnittstelle zu MS Word, die den FLIR Reporter ersetzt. Für komplexe Prozessanalysen empfehle ich die ResearchIR Software, die live Bildsubtraktion beherrscht und externe Triggerung via RS232 Schnittstelle zuläßt. Es gibt RS23 zu USB-Adapter für knapp über 10 €, mit denen es sehr gut funktioniert. Bei RS232 brauchen nur 2 Pins kurzgeschlossen zu werden (Lichtschranke, Relais, etc.).
Mehr .....

Im Lieferumfang ist ein stabiler, verschließbarer, wasser- und luftdichter Messkoffer (Peli Case).

E-Serie Kamera von vorn
