Mobile Thermografie Steuer-/Meßeinrichtung für Druckgussanlagen (eignet sich ohne pneum. Kameraklappe
und Windvorhang nahezu unverändert auch für den Kunststoff-Spritzguss)
Zum Thema Kunststoffguss habe ich ständig aktuelles Material, auch zu den Möglichkeiten der Bildfusion IR/visuell
an modernen Kameras und Software Bitte anfordern !
FLIR Software

Im Kunststoffguß sind Werkzeuge fast immer spiegelblank und dadurch berührungslos kaum meßbar !

Diese Aussage gilt uneingeschränkt auch für die verbreiteten Handpyrometer mit Laserpunkt/kreis. Beschichtung der Oberfläche zur Erlangung eines Referenzbildes, analog dem Al-/Mg-Druckguß ist selten möglich, weil die Oberflächen i.d.R. zu empfindlich sind. Praxistip: In einigen Fällen kann man sich mit Kreidespray der Fa. Dönges behelfen, das sich mit Wasser und Sidolin (Isopropyl) wieder abwaschen läßt. Vorsicht, es trocknet gern an anderer Stelle wieder an !
Dafür hat der Kunststoff selbst eine positive Eigenschaft. Bei 7...14 µm strahlt er mit homogener und sehr hoher Emissivität (0,96...0,98). Das bedeutet, über das Teil (im Moment der Entformung) erschließe ich die Werkzeugtemperatur. Das klappt sehr gut auf der Auswerferseite. Praxistip: Die Kamera sollte fernsteuerbar sein und unbedingt auf ein Stativ (bspw. Magic Arm von Manfrotto). Ich nutze öfters die Form als Spiegel, um die nichtsichtbaren Bereiche des Teils zu zeigen. Dies setzt 1. gespeicherte Bildfrequenzen ab 5 Hz und 2. günstigen Kamerastandort voraus. 1. ist für akt. IR-Kameras Standard (intern fast durchweg 50 Bilder/Sek). Allerdings sollte man eine Kamera nutzen, die dies auch nach außen gibt (Fire Wire, USB), oder mit hoher Frequenz intern speichert (Burst-Sequenz). Optimaler Kamerastandort ist manchmal schwierig und setzt ggf. mehrere IR-Optiken voraus (Weitwinkel, Extremweitwinkel, oder Messung "um die Ecke" mit Edelstahlspiegel.

Prinzip der CO2 Kühlung im Werkzeug 12 kByte

Geregelte CO2 Kühlung - für kritische Zonen
Ein Interessantes Beispiel, wie man Hot Spots beikommen kann, ist die geregelte CO2 Kühlung (RMK GmbH, Tel. 0261-9222824 oder 01787999104, www.rmk-projektsteuerung.de). Mit Hilfe sehr dünner Bohrungen für CO2 Rohr und Thermofühler lassen sich auch filigrane Schieber oder Formpartien effektiv kühlen - mit flüssigem CO2, das in genau dosierter Menge eingeblasen wird (-78°C) um eine konstante Temperatur zu erzeugen. Durch Expansion bei Verdampfung wird der zu kühlenden Zone massiv Energie entzogen. Zyklusverkürzung oder Eliminierung von Effekten auf dem Kunststoff sind das Ergebnis. Es soll hier nicht umfassend erläutert werden. Bei Bedarf bitte RMK kontaktieren, prinzipieller Aufbau, wie nachfolgend gezeigt.

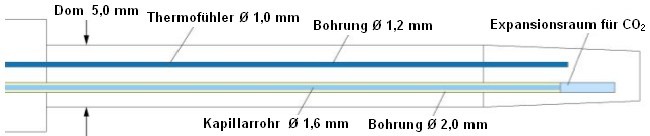

Aufbau der CO2 Kühlung 26 kByte

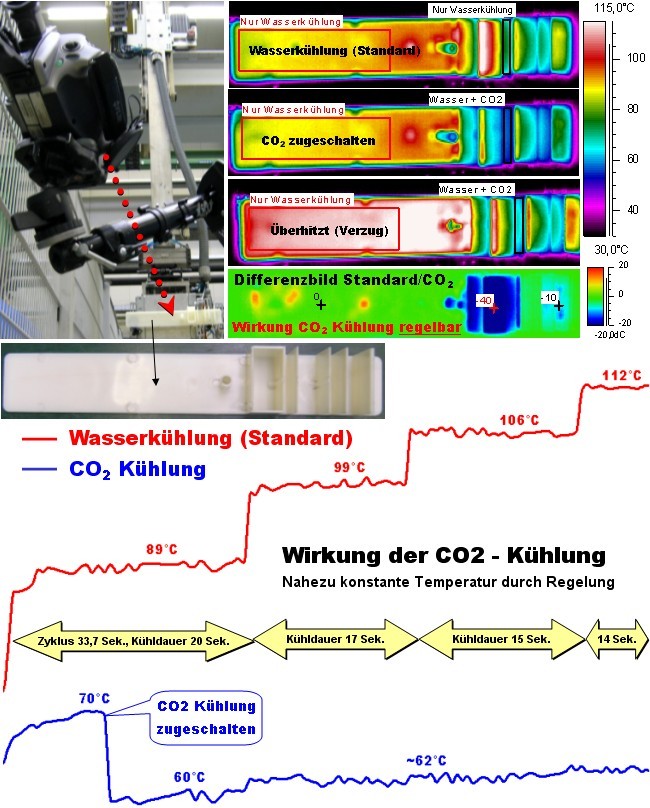

Aufnahme des Teils jew. beim automatischen Ablegen auf dem Band (IR-Kamera 2, Nr. war in der Maschine) 138 kByte

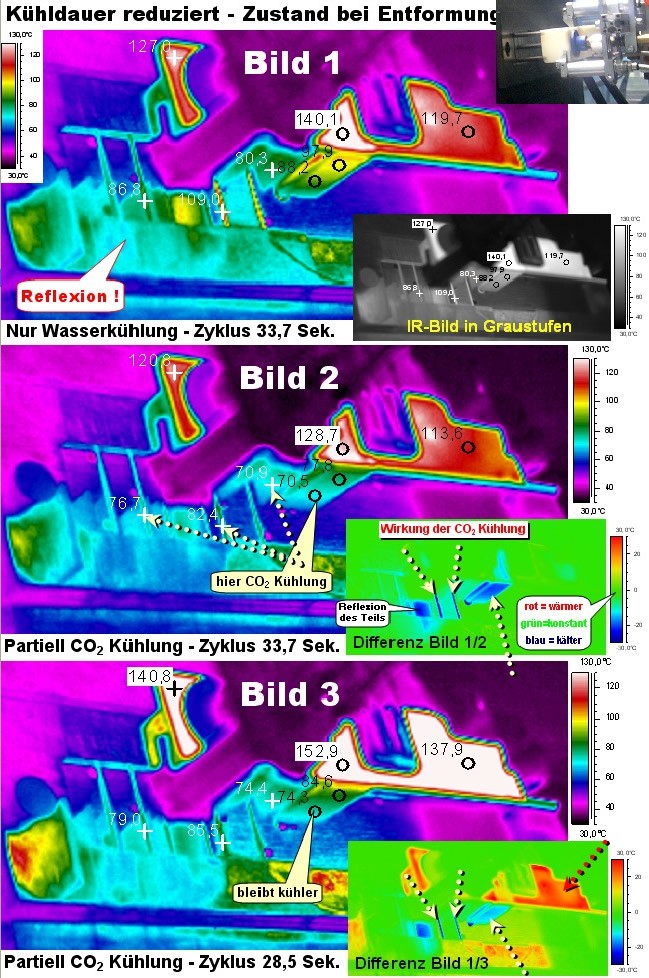

Werkzeug und Teil unmittelbar nach Entformung (IR-Kamera 2 in Maschine eingebaut) 263 kByte
